蛇形彈簧聯軸器
詳細參數：

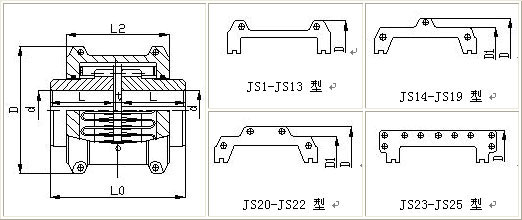

JS型蛇形彈性聯軸器基本參數與主要尺寸
|
型號 |
公稱轉矩Tn KN.m |
許用轉速 r/min |
軸孔直徑 d |
軸孔長度 L |
總長度 L0 |
L2 |
D |
D1 |
間隙 t |
重量 kg |
許用位移量 |
||
|
徑向y |
軸向x |
角向a |
|||||||||||
|
JS1 |
0.045 |
4500 |
18-22 |
47 |
97 |
66 |
95 |
- |
3 |
1.91 |
0.15 |
±0.3 |
0.076 |
|
JS2 |
0.14 |
4500 |
22-35 |
47 |
97 |
68 |
105 |
- |
3 |
2.59 |
0.15 |
±0.3 |
0.076 |
|
JS3 |
0.224 |
4500 |
25-42 |
50 |
103 |
70 |
115 |
- |
3 |
3.36 |
0.15 |
±0.3 |
0.076 |
|
JS4 |
0.4 |
4500 |
32-60 |
60 |
123 |
80 |
130 |
- |
3 |
5.45 |
0.2 |
±0.3 |
0.1 |
|
JS5 |
0.63 |
4350 |
40-56 |
63 |
129 |
92 |
150 |
- |
3 |
7.26 |
0.2 |
±0.3 |
0.127 |
|
JS6 |
0.9 |
4125 |
48-65 |
76 |
155 |
95 |
160 |
- |
3 |
10.4 |
0.2 |
±0.3 |
0.127 |
|
JS7 |
1.8 |
3600 |
55-80 |
89 |
181 |
116 |
190 |
- |
3 |
17.7 |
0.2 |
±0.3 |
0.15 |
|
JS8 |
3.15 |
3600 |
65-95 |
98 |
199 |
122 |
210 |
- |
3 |
25.4 |
0.2 |
±0.3 |
0.18 |
|
JS9 |
5.6 |
2440 |
75-110 |
120 |
245 |
155 |
250 |
- |
5 |
42.2 |
0.25 |
±0.5 |
0.2 |
|
JS10 |
8 |
2250 |
85-120 |
127 |
259 |
162 |
270 |
- |
5 |
54.5 |
0.25 |
±0.5 |
0.23 |
|
JS11 |
12.5 |
2025 |
90-140 |
149 |
304 |
192 |
310 |
- |
6 |
81.3 |
0.28 |
±0.6 |
0.25 |
|
JS12 |
18 |
1800 |
110-170 |
162 |
330 |
195 |
346 |
- |
6 |
121 |
0.28 |
±0.6 |
0.3 |
|
JS13 |
25 |
1650 |
120-200 |
184 |
374 |
201 |
384 |
- |
6 |
178 |
0.28 |
±0.6 |
0.33 |
|
JS14 |
35.5 |
1500 |
140-200 |
183 |
372 |
271 |
450 |
391 |
6 |
234 |
0.3 |
±0.6 |
0.4 |
|
JS15 |
50 |
1350 |
160-240 |
198 |
402 |
279 |
500 |
431 |
6 |
317 |
0.3 |
±0.6 |
0.45 |
|
JS16 |
63 |
1225 |
180-280 |
216 |
438 |
304 |
566 |
487 |
6 |
448 |
0.3 |
±0.6 |
0.5 |
|
JS17 |
90 |
1100 |
200-300 |
239 |
484 |
322 |
630 |
555 |
6 |
620 |
0.38 |
±0.6 |
0.56 |
|
JS18 |
125 |
1050 |
240-320 |
260 |
526 |
356 |
675 |
608 |
6 |
776 |
0.38 |
±0.6 |
0.6 |
|
JS19 |
160 |
900 |
280-360 |
280 |
566 |
355 |
756 |
660 |
6 |
1058 |
0.38 |
±1.3 |
0.68 |
|
JS20 |
224 |
820 |
300-380 |
305 |
623 |
432 |
845 |
751 |
13 |
1426 |
0.46 |
±1.3 |
0.74 |
|
JS21 |
315 |
730 |
320-420 |
325 |
663 |
490 |
920 |
822 |
13 |
1787 |
0.46 |
±1.3 |
0.8 |
|
JS22 |
400 |
680 |
340-450 |
345 |
703 |
546 |
1000 |
905 |
13 |
2269 |
0.48 |
±1.3 |
0.89 |
|
JS23 |
500 |
630 |
360-480 |
368 |
749 |
648 |
1087 |
- |
13 |
2951 |
0.48 |
±1.3 |
0.96 |
|
JS24 |
630 |
580 |
400-460 |
401 |
815 |
698 |
1180 |
- |
13 |
3836 |
0.5 |
±1.3 |
1.07 |
|
JS25 |
800 |
540 |
420-500 |
432 |
877 |
762 |
1260 |
- |
13 |
4686 |
0.5 |
±1.3 |
1.77 |
